Açık alandaki ve bina altındaki araçların uydu sinyallerini alma koşulları

Uydu sinyallerinin nasıl alındığını, sinyal kalitesini etkileyen koşulları ve doğru cihaz yerleşiminin önemini öğrenin.

Uydu konumlandırma nasıl çalışır?

Bir takip cihazının konumu ne kadar hızlı ve doğru belirlediği, yalnızca cihazın özelliklerine bağlı değildir. Çevredeki yapılar, cihazın yerleştirildiği nokta ve uydu sinyallerinin antene ulaşma koşulları da sonucu etkiler.

Bu rehberde konum bilgisinin nasıl oluştuğunu, hangi koşullarda gecikebildiğini ve daha güvenilir sonuç almak için nelere dikkat etmeniz gerektiğini açıklıyoruz.

GPS, uyduyla konum belirleme sistemlerinden biridir. GPS, Galileo, GLONASS ve BeiDou gibi sistemlerin ortak adı GNSS’tir.

GPS uydularının Dünya çevresindeki yörüngeleri ve yeryüzüne yayınladıkları navigasyon sinyalleri

Uydular konumlandırma sinyalini nasıl yayınlar?

Navigasyon uyduları, Dünya çevresinde önceden hesaplanan yörüngelerde hareket eder. Örneğin GPS uyduları, yaklaşık 20.200 km yükseklikte altı farklı yörünge düzlemine dağılmıştır. Bir tur yaklaşık 12 saat sürer. Bu düzen sayesinde aynı bölgenin üzerinde aynı anda birden fazla uydu bulunur; uyduların gökyüzündeki konumları zamanla değişir.

Her uydu, zaman ve yörünge bilgileri içeren radyo sinyallerini sürekli yayınlar. Bu yayın Dünya yüzeyinde geniş bir alana ulaşır ve çok sayıda alıcı tarafından aynı anda kullanılabilir. Takip cihazı sinyalleri alır ve kendi koordinatlarını hesaplar; bunun için uyduya istek göndermesi gerekmez.

Dört uyduya olan mesafelerin birlikte değerlendirilmesiyle GNSS alıcısının konumunun hesaplanması

Cihaz kendi konumunu nasıl hesaplar?

GNSS modülü, navigasyon verilerinden uyduların konumlarını belirler; sinyallerin ulaşma süresini kullanarak uydulara olan mesafeleri hesaplar. Yazılım, bu ölçümleri birlikte değerlendirerek ölçümlere en iyi uyan konumu bulur. Mesafelere dayalı bu konumlandırma prensibi trilaterasyon olarak adlandırılır.

Standart, bağımsız bir üç boyutlu konum hesabı ve alıcı saatindeki sapmanın düzeltilmesi için genellikle en az dört uydudan ölçüm gerekir. Daha fazla kaliteli uydu sinyali, ek ölçümler sağlayarak çoğu durumda daha kararlı sonuç alınmasına yardımcı olur.

Ancak yalnızca uydu sayısı önemli değildir. Sinyallerin kalitesi ve uyduların gökyüzündeki dağılımı da sonucu etkiler. Uyduların tek bir yönde toplanması yerine gökyüzünün farklı bölgelerine dağılması, konum hesabı için genellikle daha elverişlidir.

Açık alanda ve metal sundurma altında bulunan araçların uydu sinyallerini alma koşullarının karşılaştırılması

Sundurma altında neden tüm uydu sinyalleri alınamaz?

Ufkun üzerinde 12 uydu bulunduğunu düşünelim. Açık alanda, bu uyduların birçoğundan gelen sinyaller antene ulaşabilir. Metal bir sundurmanın altında ise çatı, doğrudan sinyal yollarının bir bölümünü kapatır. Açık yanlardan yalnızca görüş yolu engellenmeyen uyduların sinyalleri ulaşır.

Görseldeki örnekte antene yalnızca üç doğrudan uydu sinyali ulaşmaktadır. Bu sayı, yeni ve bağımsız bir üç boyutlu konum hesabı için genellikle yeterli değildir. Farklı bir sundurma altında konum alınması mümkün olabilir; sonuç çatının malzemesine ve boyutlarına, cihazın yerleşimine ve uyduların o andaki konumlarına bağlıdır.

Dört veya daha fazla uyduya erişilse bile sınırlı gökyüzü görüşü ve yansımalar doğruluğu etkileyebilir. Bu nedenle önemli olan, antenin gökyüzünün ne kadarını görebildiği ve hangi uydu sinyallerinin hesaplamada kullanılabildiğidir.

Uydu sinyalini neler etkiler?

GNSS sinyalleri çok yüksek frekansta (yaklaşık 1.5 GHz) ve oldukça zayıf şekilde gelir. Bu sinyaller kolayca engellenebilir. İşte en yaygın engeller:

Metal yüzeyler ve kapalı yapılar
Metal gövdeler, betonarme tavanlar ve yer altındaki yapılar uydu sinyallerini zayıflatabilir veya engelleyebilir. Kapalı otoparklar, tüneller ve metal konteynerler bu nedenle konum belirlemeyi zorlaştırır.

Yüksek binalar ve yansıyan sinyaller
Binalar gökyüzünün bir bölümünü kapatabilir. Bazı sinyaller de doğrudan gelmek yerine bina yüzeylerinden yansıyarak cihaza ulaşır. Bu durum, haritadaki konumun gerçek yerinden sapmasına neden olabilir.

Yoğun ağaçlar örtüsü
Sık ağaçlar ve yoğun yaprak örtüsü sinyali zayıflatabilir. Özellikle yaprakların ıslak olduğu koşullarda alım zorlaşabilir. Açık bir alana geçmek, uydu sinyallerinin daha rahat alınmasına yardımcı olur.

Antenin yönü ve yerleşimi
Cihazın hangi yönde durduğu ve çevresindeki malzemeler sinyal alımını etkiler. Yerleştirme sırasında üreticinin anten yönü ve montaj önerilerine uyun. Seçtiğiniz noktayı cihazı kalıcı olarak sabitlemeden önce test edin.

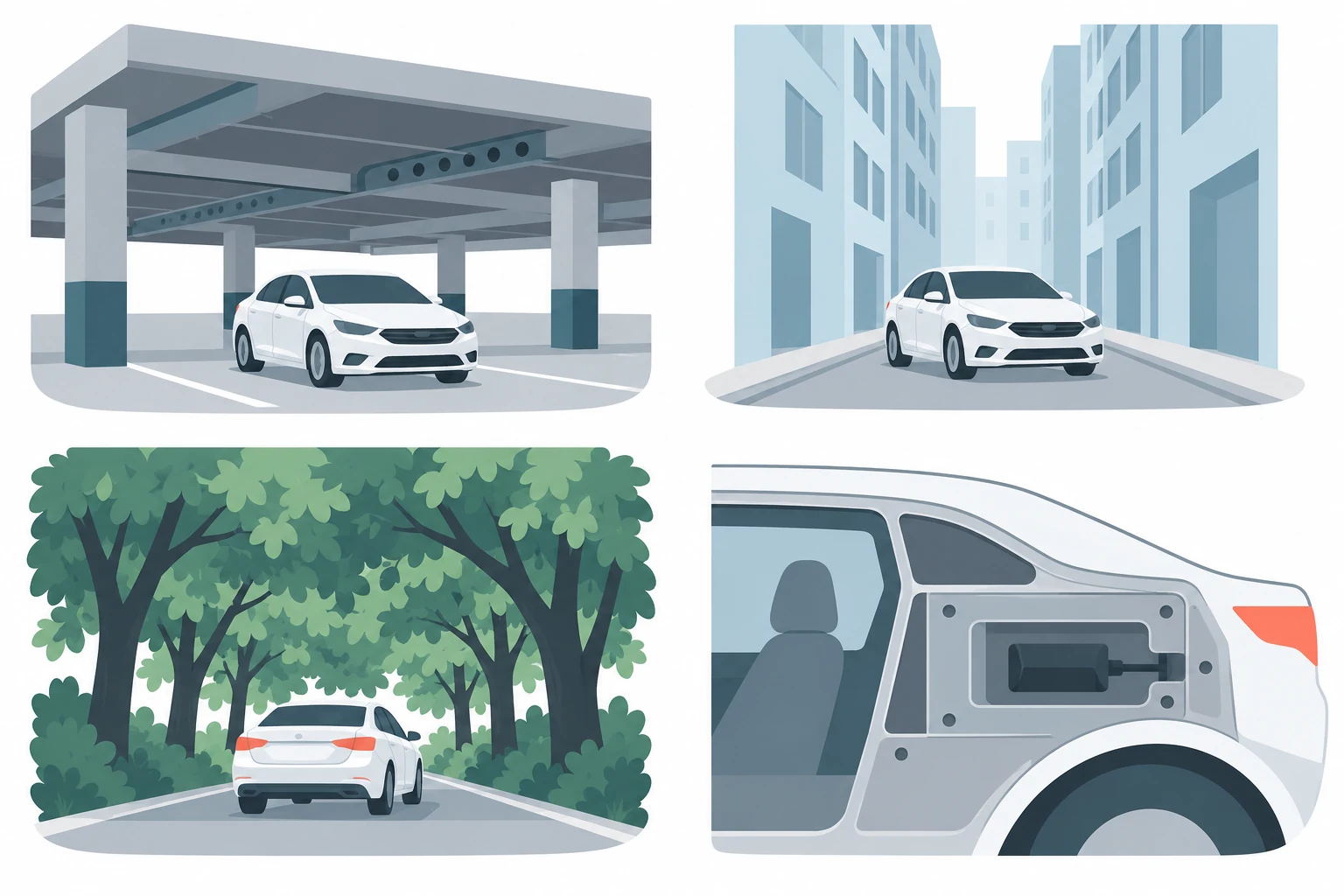

Kapalı otopark, yüksek binalar, yoğun ağaçlar ve metal araç gövdesinin GNSS sinyallerine etkisi

Gizli montaj, sinyalin mutlaka kesileceği anlamına gelmez. Plastik veya kaplamasız cam gibi bazı malzemeler uydu sinyallerini geçirebilir. Sonuç; malzemenin yapısına, kaplamasına ve cihazın yerleşimine bağlıdır.

GNSS Konumunun Alınmasının Zorlaştığı veya Mümkün Olmadığı Durumlar

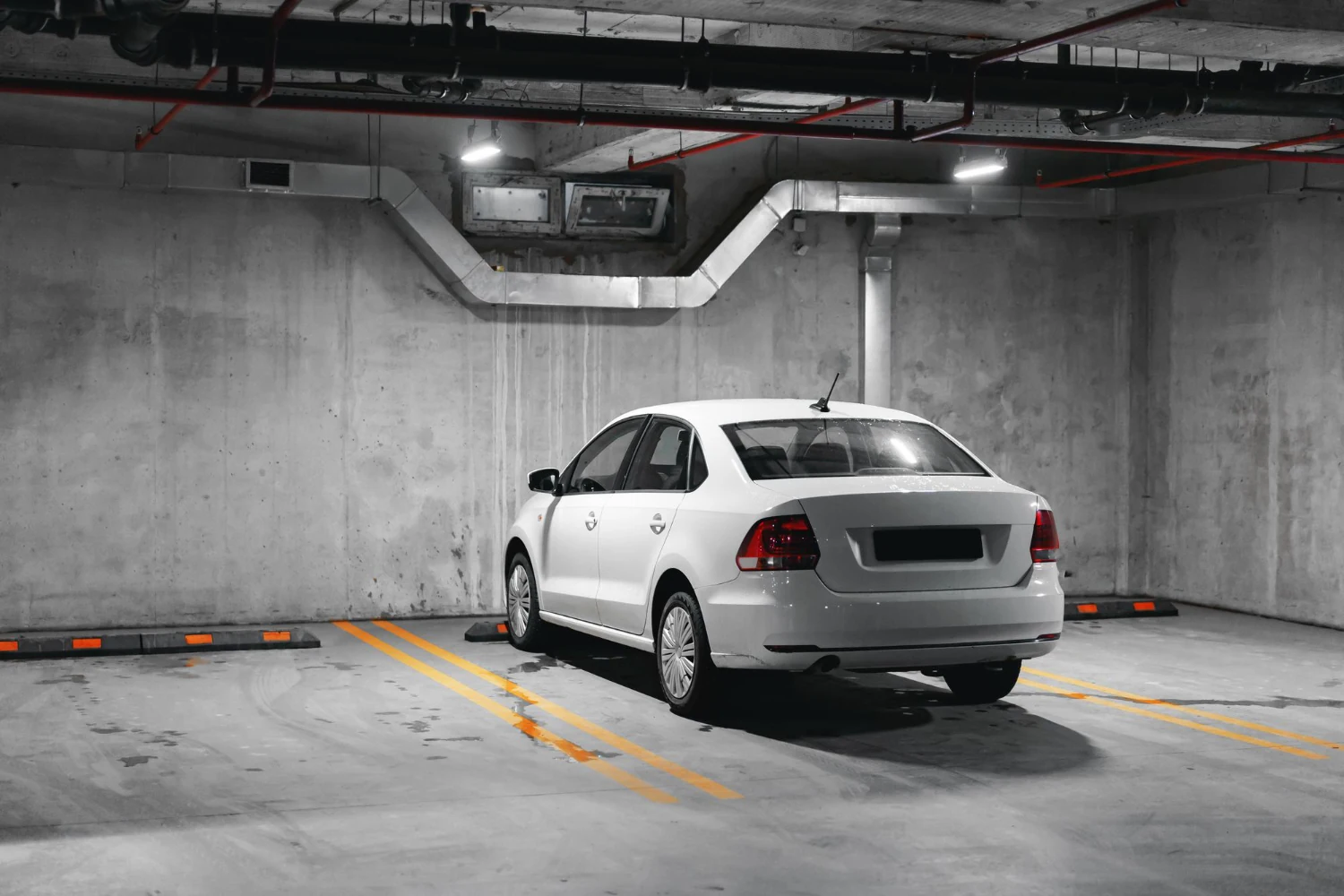

Betonarme yer altı otoparkında park edilmiş beyaz otomobil

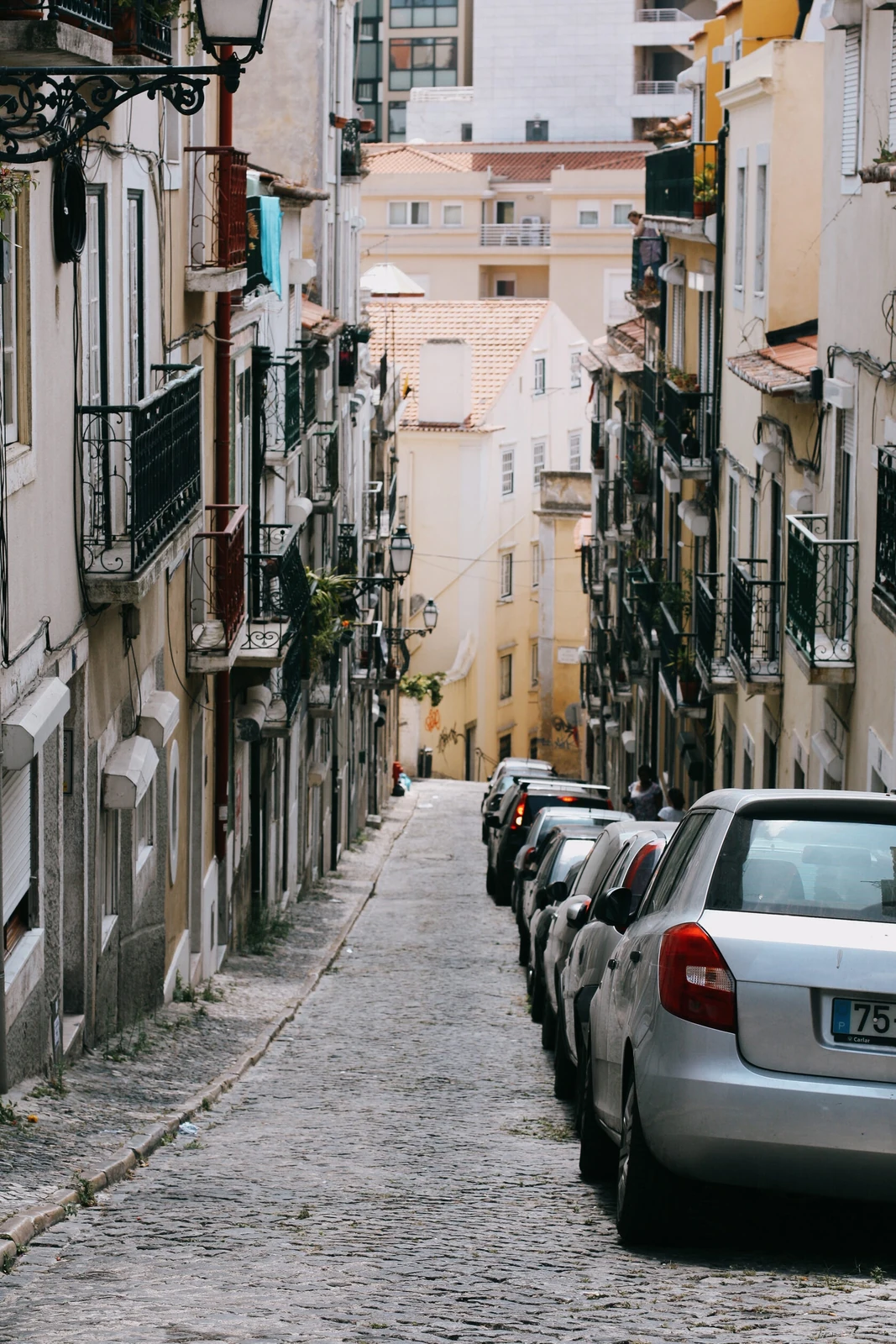

Binalar arasında gökyüzü görüşünün kısıtlandığı dar sokakta park edilmiş araçlar

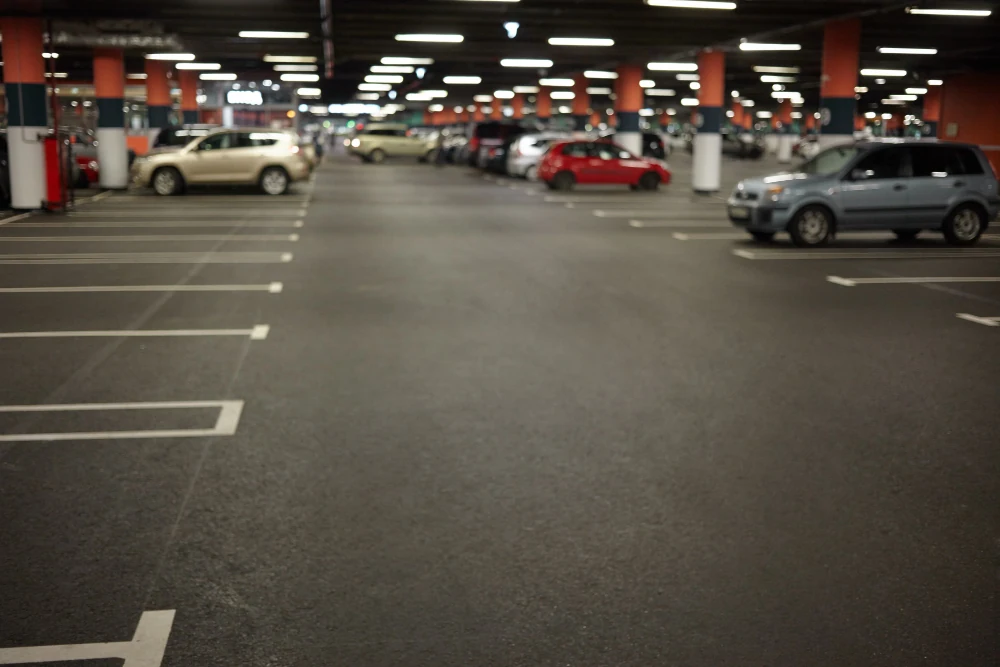

Beton tavan ve kolonlarla çevrili kapalı otoparkta park edilmiş araçlar

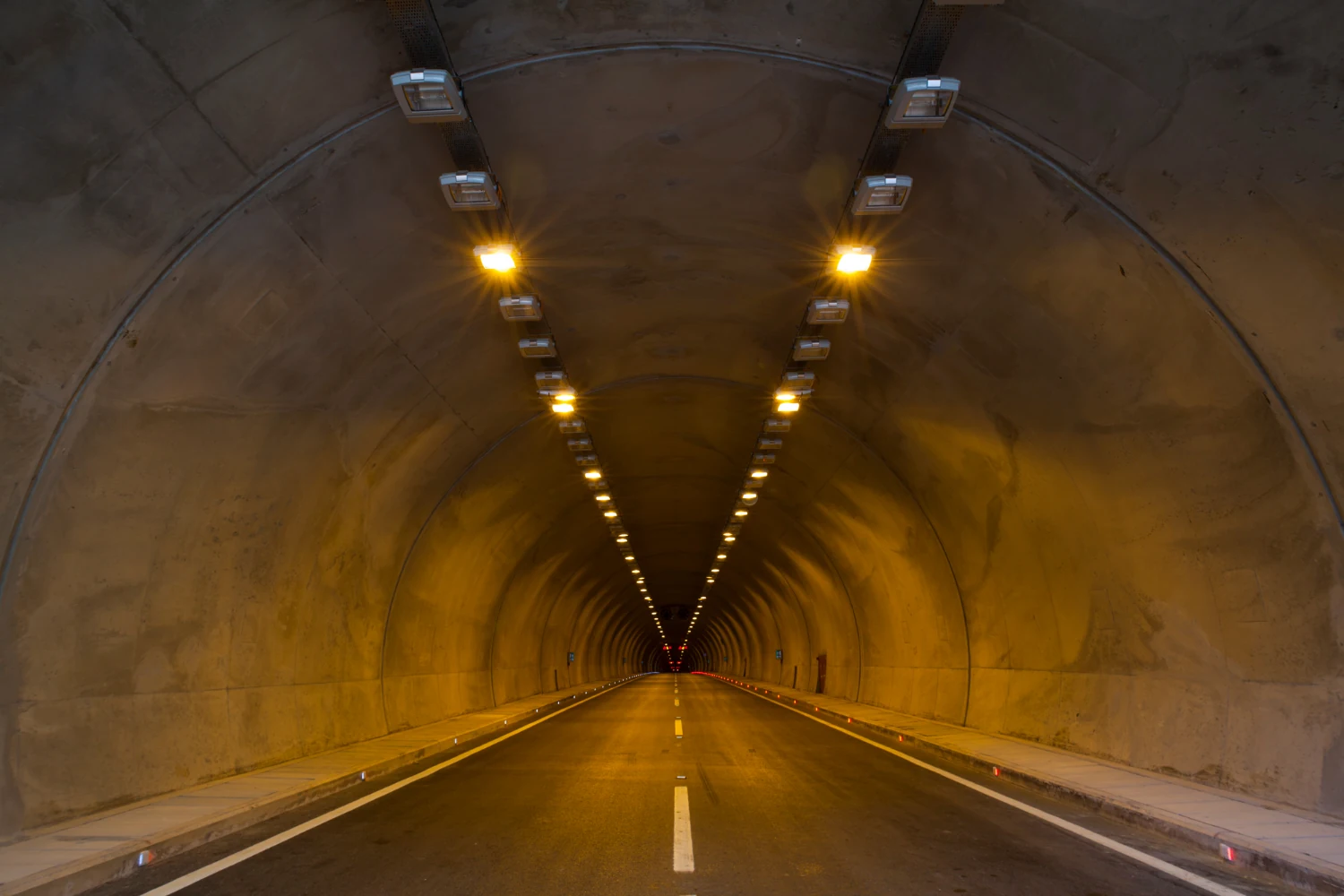

Uydu sinyallerinin doğrudan ulaşamadığı kapalı yol tüneli

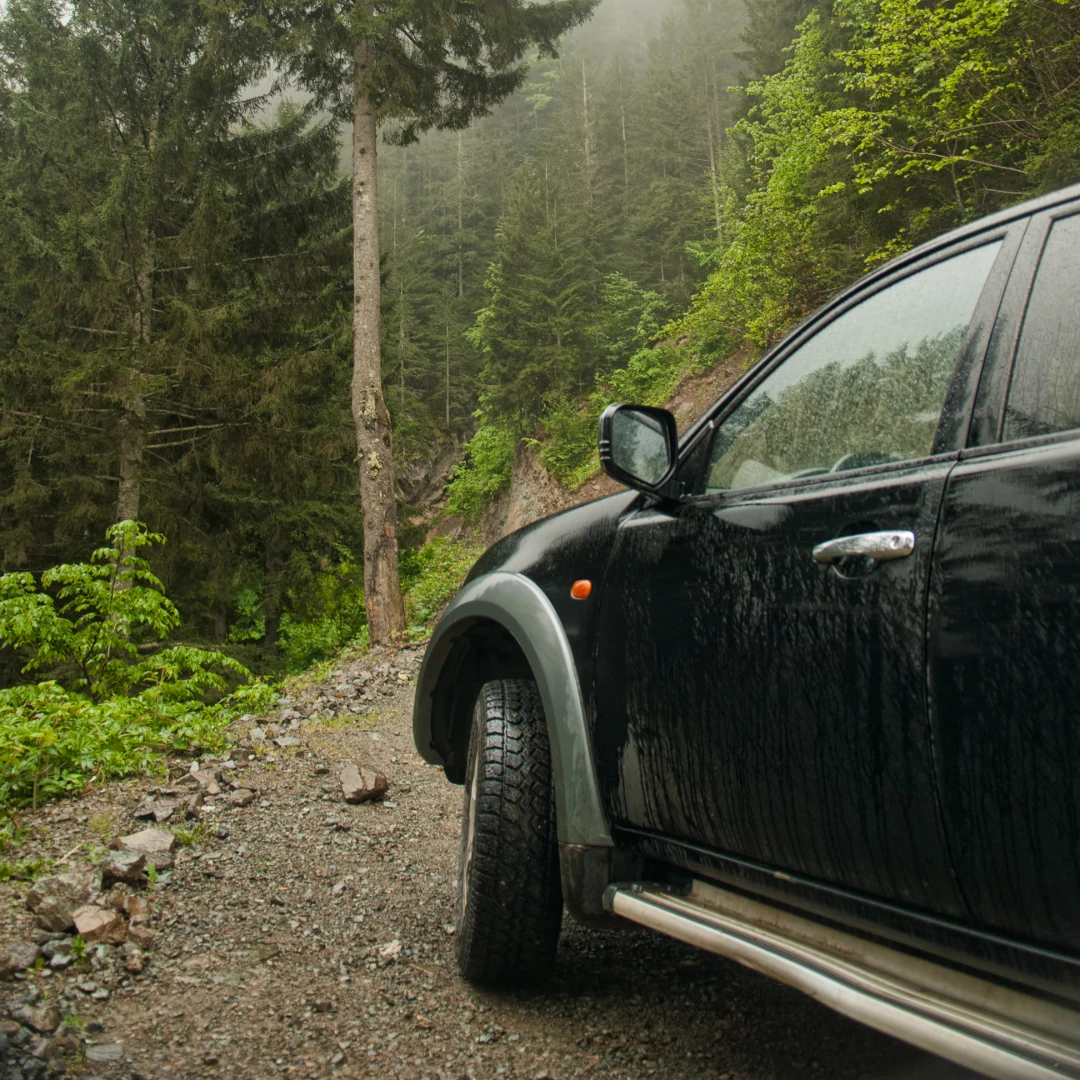

Yoğun ağaç örtüsünün bulunduğu orman yolundaki arazi aracı

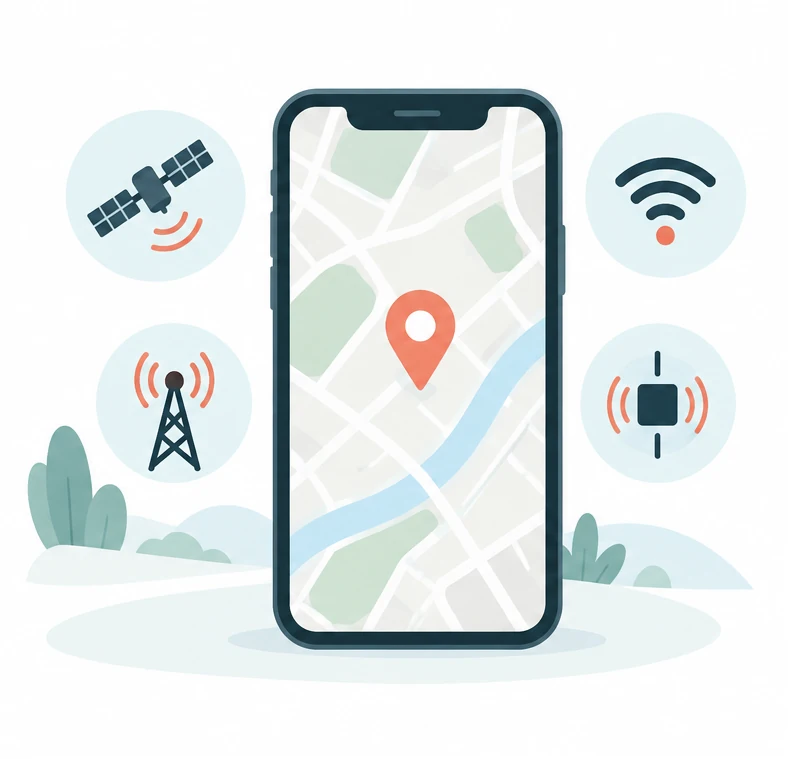

GPS, Wi-Fi, baz istasyonu ve sensör verilerini birlikte kullanarak konum belirleyen akıllı telefon

Telefon neden konumu daha hızlı gösterebilir?

Akıllı telefonlar, ayarlarına ve mevcut bağlantılara göre GPS’in yanında Wi-Fi ağlarını, baz istasyonlarını ve sensör verilerini birlikte kullanabilir. İnternet üzerinden alınan yardımcı GNSS verileri de ilk konumun daha hızlı belirlenmesini sağlayabilir.

İlk bakışta telefon “daha iyi” ya da “daha güçlü” gibi görünür. Oysa mesele, cihazların çalışma mantığındaki farklardadır.

Bu nedenle telefonda hemen görünen nokta, her zaman yeni alınmış bir GPS konumu değildir. İlk gösterilen konum yaklaşık olabilir ve daha sonra güncellenebilir.

Telefon ile takip cihazını karşılaştırırken yalnızca haritadaki noktaya değil, konumun hangi yöntemle ve ne zaman belirlendiğine de bakın.

Otonom cihazlarda öncelik enerji verimliliğidir

TelemaTek İM3L gibi otonom takip cihazları kendi pilleriyle çalışır. Enerjiyi verimli kullanmak için seçilen çalışma moduna göre belirli aralıklarla veya olaylar üzerine devreye girer; konum belirleme ve veri aktarım işlemlerini gerçekleştirir.

Yeni bir uydu konumu hesaplamak için uygun alım koşulları gerekir. Bu kaydın panele aktarılması ise mobil şebeke erişimine bağlıdır.

Otonom takip cihazı, araç ve enerji verimliliğini simgeleyen pil ile saat

"Soğuk Başlatma" Nedir ve Neden Önemlidir?

GNSS alıcısının konum hesaplamak için yeterli uydu sinyalini ve güncel uydu verilerini edinmesi gerekir. Gerekli başlangıç bilgileri mevcut değilse ilk konumun belirlenmesi daha uzun sürebilir. Bu durum soğuk başlatma olarak adlandırılır.

Soğuk başlatma, cihazın:

nerede olduğunu bilmediği,
hangi uyduların görünür olduğunu bilmediği,
doğru zamanı bile bilmediği durumdur.

Bu durumda:

Gökyüzünü tarar,
Uydulardan veri alır,
Koordinatları hesaplar.

Bu işlem sinyal koşullarına bağlı olarak 20–120 saniye sürebilir.
Metal yüzey altında, kapalı kasada, beton yapıda veya sınırlı görüş alanında daha da uzayabilir.

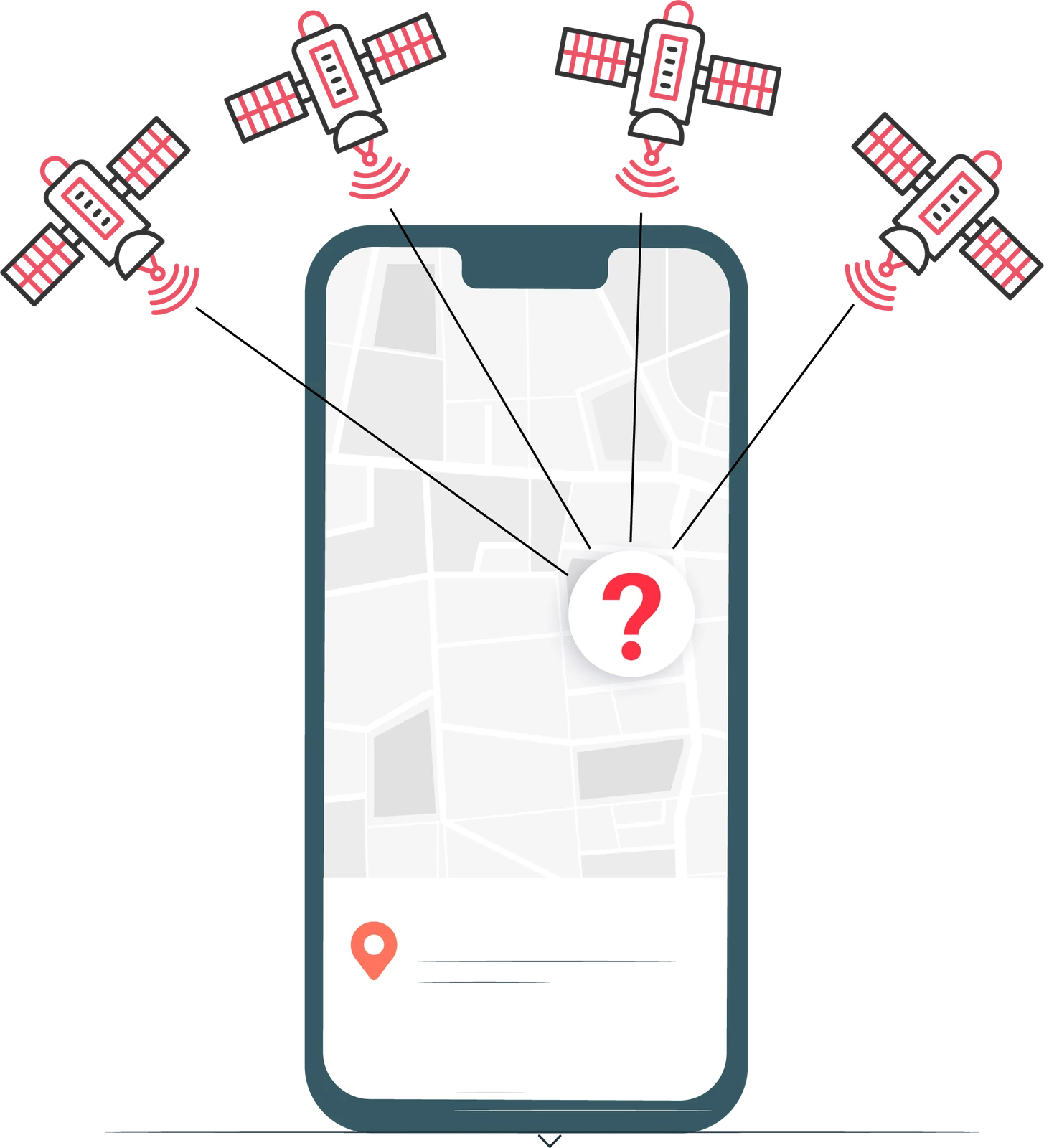

Uydu sinyallerini alarak ilk konumunu hesaplamaya çalışan akıllı telefon

Soğuk başlatma sadece takip cihazlarına özgü değildir

Bu süreç sadece TelemaTek İM3L gibi otonom cihazlara ait bir davranış değildir.

Aslında tüm GNSS destekli cihazlar aynı prensiple çalışır — akıllı telefonlar dahil.
Örneğin:

Eğer telefonunuz uzun süre kapalı kaldıysa,
Veya uçakta olduğunuz için GPS bağlantısı kesildiyse,
Ya da farklı bir ülkeye seyahat ettiyseniz,

Bu durumlarda telefonun güncel uydu verilerini edinmesi gerekebilir. İlk konumun hesaplanma süresi, mevcut başlangıç verilerine ve sinyal koşullarına bağlıdır.
Telefonun belleğinde eski almanak verileri olsa bile, bu bilgiler güncelliğini kaybetmiş olabilir. Telefonun güncel uydu verilerini edinmesi ve kullanılabilir sinyallerden yeni bir konum hesaplaması gerekebilir.

Bu nedenle cihazınız açıldıktan sonra ilk konumu bulması birkaç saniye (hatta kötü sinyal koşullarında bir dakikadan fazla) sürebilir.

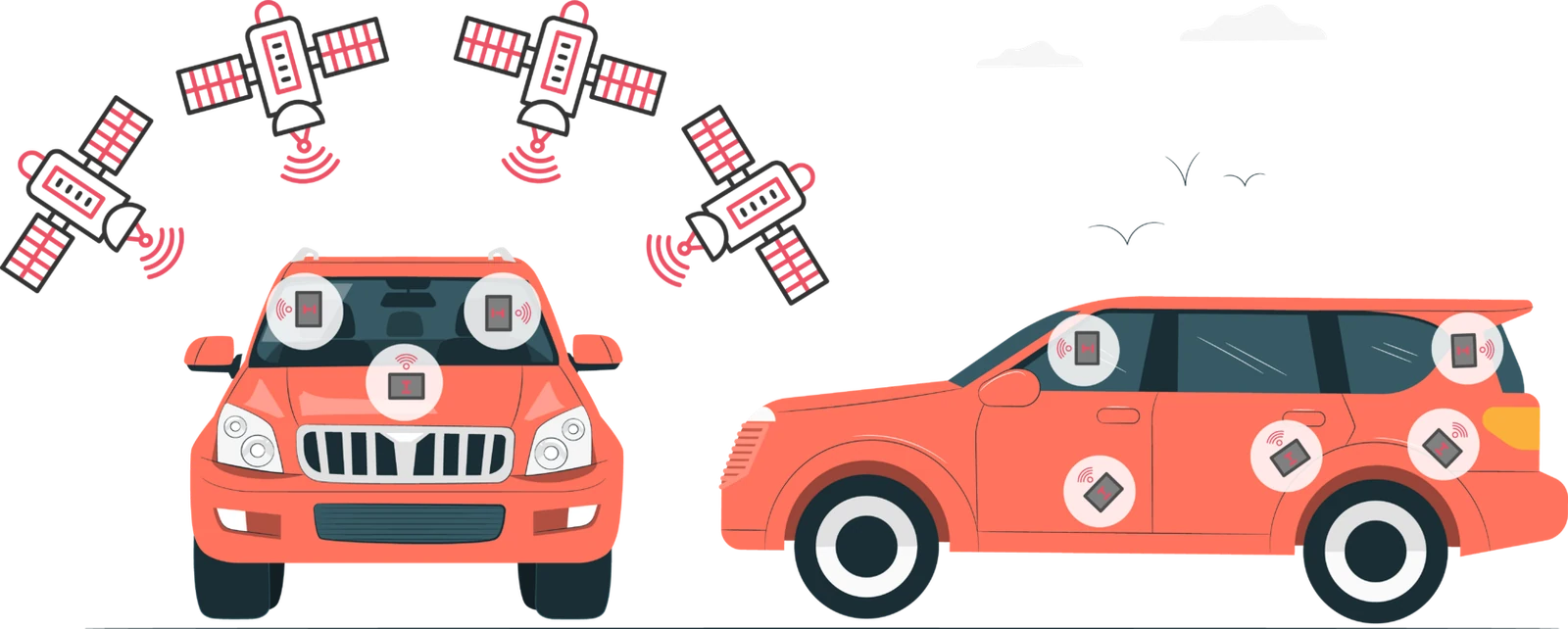

Araçta GNSS sinyali alımı için farklı takip cihazı montaj noktaları

Doğru Koordinatlar Nasıl Alınır?

GNSS cihazınızdan güvenilir ve hassas konum bilgisi almak için şu basit kurallara dikkat etmelisiniz:

GNSS antenini büyük metal yüzeylerle kapatmayın. Metal yüzeyler sinyali tamamen kesebilir veya yansıtarak hatalı konumlara neden olabilir.
Antenin gökyüzüne doğru bakmasını sağlayın. Doğrudan uydu sinyali alabilmesi için antenin gökyüzünü mümkün olduğunca geniş açıyla görebileceği, büyük metal yüzeylerle kapatılmayan bir yer seçin.

Ayrıca, cihazın monte edildiği araç tipi ve kullanım koşulları da dikkate alınmalıdır.

Aracın çalışması sırasında antenin pozisyonunun değişmemesi gerekir. Aksi takdirde sinyal kalitesi düşebilir.

|Cihazın özellikle anten tarafını geniş bir metal yüzeyin arkasına yerleştirmekten kaçının!
